Tryby Intel Gear Mode – o co w tym chodzi?

W kontekście pamięci RAM można spotkać się z określeniem „tryby Intel Gear Mode”, ale czym one właściwie są i jaki mają wpływ na wydajność systemu?

Tryby Intel Gear Mode określają stosunek między częstotliwością taktowania kontrolera pamięci w procesorze a częstotliwością taktowania modułów RAM. W uproszczeniu decydują więc o tym, z jaką szybkością kontroler pamięci w procesorze komunikuje się z pamięcią RAM. Pozwala to na większą elastyczność w osiąganiu wyższych szybkości pamięci oraz zapewnianiu zgodności z różnymi zestawami modułów.

Rozwiązanie to wprowadzono, ponieważ wraz ze wzrostem szybkości pamięci DDR4 zintegrowane kontrolery pamięci (IMC) w procesorach zaczęły mieć trudności z utrzymaniem stabilności i efektywności energetycznej przy wyższych częstotliwościach – zwłaszcza w przypadku przetaktowania pamięci. Aby rozwiązać ten problem, firma Intel wprowadziła w 2021 r. funkcję trybów Gear Mode wraz z procesorami 11. generacji – „Rocket Lake”. Dzięki temu pamięć RAM i kontroler IMC mogą działać z różnymi częstotliwościami, co umożliwia obsługę szybszych modułów przy zachowaniu niezawodności systemu.

Domyślnie BIOS automatycznie wybiera odpowiedni tryb Gear Mode, jednak w razie potrzeby użytkownik może zmienić go ręcznie. Warto pamiętać, że przetaktowanie w celu osiągnięcia dużych szybkości – takich jak 3600MT/s w trybie Gear 1 czy 9000MT/s w trybie Gear 2 – wymaga procesora i płyty głównej wysokiej jakości, aby zapewnić stabilność sygnału między procesorem a pamięcią.

Jak działają tryby Gear Mode

Tryby Intel Gear Mode „oddzielają” częstotliwości taktowania kontrolera pamięci (IMC) i pamięci systemowej, co zapewnia większą elastyczność i stabilność przy wyższych częstotliwościach RAM:

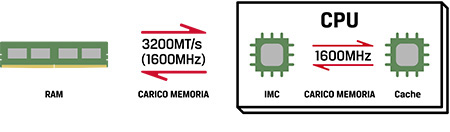

• Tryb Gear 1: IMC i pamięć działają z taką samą częstotliwością
  np.: DDR4-3200 (1600MHz) → IMC działa z częstotliwością 1600MHz

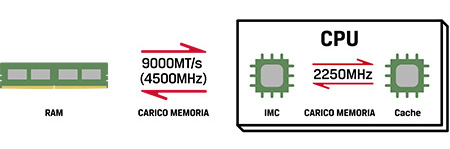

• Tryb Gear 2: IMC działa z częstotliwością równą połowie częstotliwości pamięci
  np.: DDR5-9000 (4500MHz) → IMC działa z częstotliwością 2250MHz

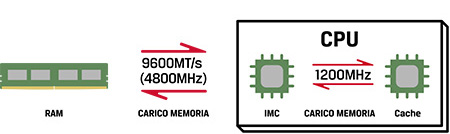

• Tryb Gear 4: IMC działa z częstotliwością równą jednej czwartej częstotliwości pamięci
  np.: DDR5-9600 (4800MHz) → IMC działa z częstotliwością 1200MHz

Takie „rozdzielenie” pozwala zmniejszyć obciążenie elektryczne i termiczne kontrolera IMC, umożliwiając obsługę większych szybkości pamięci przy niższym wymaganym napięciu. Może to jednak wiązać się z dodatkowym opóźnieniem pamięci, co w zależności od obciążenia może wpływać na ogólną wydajność systemu.

Gear 1 Częstotliwość pamięci: 3200MT/s (1600MHz) Częstotliwość IMC: 1600MHz
Gear 2 Częstotliwość pamięci: 9000MT/s (4500MHz) Częstotliwość IMC: 2250MHz
Gear 4 Częstotliwość pamięci: 9600MT/s (4800MHz) Częstotliwość IMC: 1200MHz

Pamięć DDR (Double Data Rate) przesyła dane zarówno podczas narastającego, jak i opadającego zbocza każdego cyklu zegara, dlatego jej efektywna szybkość transferu – podawana w MT/s (megatransferach na sekundę) – jest dwukrotnie wyższa niż częstotliwość taktowania w MHz (megahercach).

Jak tryby Gear Mode wpływają na wydajność systemu?

• Przepustowość pamięci: maksymalna szybkość, z jaką procesor może odczytywać lub zapisywać dane.

  • Przepustowość pamięci = częstotliwość pamięci × szerokość magistrali
  • np.: 2 moduły DDR5-6400 zainstalowane na płycie głównej obsługującej tryb Dual Channel

    • 6400MT/s × 8 bajtów (64 bity) = 51,2 GB/s na kanał
    • Ponieważ mamy dwa moduły i dwa kanały pamięci, otrzymujemy 51,2 GB/s × 2 = 102,4 GB/s maksymalnej przepustowości pamięci.
• Opóźnienie: w kontekście pamięci opóźnienie to czas, jaki upływa od momentu, gdy procesor zażąda danych z pamięci RAM, do chwili, gdy stają się one dla niego dostępne.

W przypadku włączenia trybu Gear 2 lub 4 kontroler IMC staje się „wąskim gardłem”, ponieważ może przetwarzać dane z częstotliwością stanowiącą tylko ułamek szybkości pamięci. To wąskie gardło powoduje większe opóźnienie, dlatego w niektórych przypadkach pozostanie przy niższym trybie Gear Mode może być bardziej korzystne. W przypadku strzelanek pierwszoosobowych kluczowe znaczenie mają płynność animacji i responsywność, dlatego lepszym wyborem będzie mniejsze opóźnienie niż większa przepustowość pamięci. Jeśli obciążenia są związane głównie z wykorzystaniem sztucznej inteligencji, edycją wideo, renderowaniem 3D lub innymi zastosowaniami, w których ważniejsza jest przepustowość niż responsywność, warto postawić na większą przepustowość pamięci, nawet kosztem większego opóźnienia.

Pamięć DDR5-8800 w trybie Gear 2 vs. DDR5-9600 w trybie Gear 4

Skoro mamy już za sobą szybki kurs dotyczący trybów Gear Mode, przyjrzyjmy się teraz wynikom kilku testów AIDA64, aby porównać, jak tryby Gear wpływają na działanie pamięci przy dwóch różnych częstotliwościach.

Konfiguracja testowa
Płyta główna: ASUS ROG Maximus Z890 APEX (BIOS v1801)
Procesor: Intel Core Ultra 7 265K
Pamięć: DDR5-8800 CUDIMM 48GB (2×24GB)
vs. DDR5-9600 CUDIMM 48GB (2×24GB)

Do porównania w obu testach wykorzystano ten sam zestaw pamięci DDR5-8800. Aby zachować spójność, na potrzeby drugiego testu pamięć przetaktowano do szybkości 9600MT/s. Pozwoliło to na określenie wpływu trybów Gear Mode przy zachowaniu niezmiennych parametrów pamięci DRAM. Wyniki pokazują, że w większości przypadków zestaw o szybkości 8800MT/s zapewniał lepszą wydajność niż ten o szybkości 9600MT/s:

Mimo wyższej częstotliwości konfiguracja DDR5-9600 działająca w trybie Gear 4 wypadła w większości obszarów gorzej niż zestaw DDR5-8800 działający w trybie Gear 2. Przyczyny:

• Wąskie gardło kontrolera IMC: w trybie Gear 4 kontroler pamięci działa zaledwie z jedną czwartą szybkości pamięci, co ogranicza jego zdolność do pełnego wykorzystania dostępnej przepustowości.
• Wpływ opóźnienia: konfiguracja DDR5-8800 działała z opóźnieniem mniejszym o około 14%, co ma kluczowe znaczenie dla responsywności w takich zastosowaniach jak gry.
• Przepustowość a wydajność: Choć konfiguracja DDR5-9600 zapewniała nieco większą szybkość kopiowania, ogólną wydajność ograniczało większe opóźnienie i wąskie gardło kontrolera IMC.

Krótko mówiąc, sama szybkość to nie wszystko – mniejsze opóźnienie i wydajniejsza praca kontrolera IMC często przekładają się na realne korzyści, zwłaszcza w zadaniach wymagających dużej responsywności.

Wnioski

W miarę rozwoju technologii pamięci tryby Intel Gear Mode pozwalają zachować równowagę między szybkością pamięci a stabilnością systemu. Dzięki oddzieleniu częstotliwości pracy kontrolera pamięci od częstotliwości pamięci RAM tryby Gear Mode umożliwiają procesorom obsługę szybszej pamięci bez uszczerbku dla niezawodności. Jednak rozwiązanie to wiąże się z pewnymi kompromisami – szczególnie jeśli chodzi o opóźnienie – które, w zależności od rodzaju obciążenia, może mieć istotny wpływ na rzeczywistą wydajność systemu. Jak pokazuje porównanie pamięci DDR5-8800 i DDR5-9600, większa szybkość pamięci w trybie Gear 4 nie zawsze przekłada się na lepszą wydajność ze względu na większe opóźnienie i wąskie gardło kontrolera IMC. W przypadku graczy i użytkowników wymagających niskiego opóźnienia tryb Gear 1 lub Gear 2 przy nieco niższych częstotliwościach może zapewnić lepszą responsywność. Z kolei profesjonaliści, którzy korzystają z aplikacji wymagających dużej przepustowości, mogą więcej zyskać dzięki szybszej pamięci działającej w trybie Gear 2 lub Gear 4. Wiedza o tym, jak tryby Gear Mode wpływają na wydajność, może pomóc w wyborze odpowiedniej konfiguracji pamięci, aby maksymalnie wykorzystać możliwości systemu.

Pamięć DDR5-8800 CL46 w trybie Gear 2

Pamięć DDR5-8800 CL46 w trybie Gear 4
