Возможно, вы слышали о термине «Intel Gear Modes» в обсуждениях, связанных с оперативной памятью, но что это такое и как эти режимы влияют на производительность системы?
Режимы Intel Gear Modes — это соотношения тактовой частоты контроллера памяти внутри процессора к тактовой частоте модулей памяти. По сути, режимы Intel Gear Modes определяют, насколько быстро контроллер памяти процессора обменивается данными с ОЗУ. Это обеспечивает большую гибкость в достижении более высоких скоростей памяти и совместимость с разными комплектами памяти.
Режимы Gear Modes были введены из-за того, что с ростом частот DDR4 памяти встроенный в процессор контроллер памяти (IMC) стал испытывать трудности с поддержанием стабильности и энергоэффективности на высоких частотах, особенно при разгоне. Чтобы решить эту проблему, Intel в 2021 году представила режимы Gear Modes в своих процессорах Rocket Lake 11-го поколения. Это позволило памяти и контроллеру IMC работать на разных тактовых частотах, обеспечивая поддержку более быстрой ОЗУ при сохранении стабильности и надежности системы.
| Определение режимов Gear Modes | ||||
|---|---|---|---|---|
| Режим Gear Mode | Тактовая частота памяти: Отношение тактовой частоты IMC |
Поколения памяти | Диапазон скоростей памяти | Описание |
| Gear 1 | 1:1 | DDR4 | 2133 – 3600 МТ/с | IMC и ОЗУ работают на одинаковой частоте |
| Gear 2 | 2:1 | DDR4 и DDR5 | 3300 – 9000 МТ/с | IMC работает на половине скорости памяти |
| Gear 4 | 4:1 | DDR5 | 9000+ МТ/с | IMC работает на четверти скорости памяти |
По умолчанию BIOS автоматически выбирает соответствующий режим Gear Mode, но если нужно, пользователи могут настроить его вручную. Важно отметить, что для достижения высоких скоростей, например, 3600 МТ/с в режиме Gear 1 или 9000 МТ/с в режиме Gear 2, требуется качественный процессор и материнская плата, обеспечивающие стабильность сигнала между процессором и памятью.
Как работают режимы Gear Modes
Режимы Intel Gear Modes разделяют тактовые частоты контроллера памяти (IMC) и оперативной памяти, что обеспечивает большую гибкость и стабильность при работе на более высоких частотах ОЗУ.
- Gear 1: IMC и память работают на одинаковой частоте
- пример: DDR4-3200 (1600 МГц) → IMC работает на частоте 1600 МГц
- Gear 2: IMC работает на половине скорости памяти
- пример: DDR5-9000 (4500 МГц) → IMC работает на частоте 2250 МГц
- Gear 4: IMC работает на четверти скорости памяти
- пример: DDR5-9600 (4800 МГц) → IMC работает на частоте 1200 МГц
Это разделение снижает электрическую и тепловую нагрузку на IMC, позволяя поддерживать более высокие скорости памяти при меньших требованиях к напряжению. Однако это также может привести к дополнительной латентности памяти, что может повлиять на общую производительность системы в зависимости от рабочей нагрузки.
|

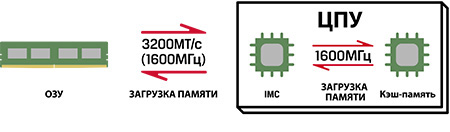

Gear 1 Частота работы памяти: 3200 МТ/с (1600 МГц) Частота IMC: 1600 МГц |
 |
|
Gear 2 (4500 МГц) |
 |
|

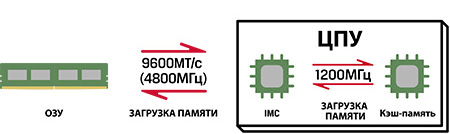

Gear 4 (4800 МГц) |
 |
DDR (Double Data Rate) memory transfers data on both the rising and falling edges of each clock cycle, the data transfer rate in MT/s (Megatransfers per second) is effectively twice the clock rate in MHz (Megahertz).
Как режимы Gear Modes влияют на производительность системы?
Когда речь идет о режимах Gear Modes, важны два ключевых фактора:- Пропускная способность памяти: Максимальный темп, с которым данные могут быть прочитаны или записаны процессором.
- Пропускная способность памяти = Скорость памяти x Ширина шины
- пример: 2 модуля DDR5-6400, установленные на двухканальной материнской плате
- 6400 МТ/с x 8 байт (64 бита) = 51,2 ГБ/с на канал
- Поскольку у нас есть два модуля и два канала памяти, умножаем 51,2 ГБ/с x 2 = максимальная пропускная способность памяти равна 102,4 ГБ/с
- Латентность: В контексте памяти латентность — это время между запросом процессором данных из оперативной памяти и моментом, когда эти данные становятся доступны для процессора.
| Режим Gear Mode | Пропускная способность | Латентность |
|---|---|---|
| Gear 1 | Самая низкая | Самая низкая |
| Gear 2 | Средняя | Средняя |
| Gear 4 | Самая высокая | Самая высокая |
При переходе в режим Gear 2 или Gear 4, IMC становится узким местом, так как обрабатывать данные он может только с тактовой частотой в 2 или 4 раза ниже частоты памяти. Это узкое место приводит к увеличению латентности, поэтому в некоторых случаях лучше оставаться в режиме с меньшей скоростью, но и меньшей латентностью. Для шутеров от первого лица важны высокая частота кадров и минимальная задержка ввода команд, поэтому стоит выбирать режим с более низкой латентностью, даже если пропускная способность при этом чуть ниже. Если же ваши рабочие нагрузки в основном связаны с ИИ, редактированием видео, 3D-рендерингом или другими приложениями, где важнее пропускная способность, а не отзывчивость системы, то стоит ориентироваться на пропускную способность памяти, а не на латентность.
DDR5-8800 в Gear 2 по сравнению с DDR5-9600 в Gear 4
Теперь, когда вы прошли краткий курс по режимам Gear Modes, давайте рассмотрим результаты тестов AIDA64, чтобы сравнить, как режимы Gear Modes влияют на производительность памяти при работе на двух разных частотах.
Тестовая система
Материнская плата: ASUS ROG Maximus Z890 APEX (BIOS v1801)
Процессор: Intel Core Ultra 7 265K
Память: 48 ГБ (2 x 24 ГБ) DDR5-8800 CUDIMM
vs 48 ГБ (2 x 24 ГБ) DDR5-9600 CUDIMM
Для данного сравнения мы использовали один и тот же комплект памяти DDR5-8800 в обоих тестах. Для обеспечения сопоставимости результатов мы разогнали память до 9600 МТ/с для второго теста. Это позволило нам изолировать влияние режимов Gear Modes, оставив саму память неизменной. Как видно из результатов, комплект со скоростью 8800 МТ/с в большинстве случаев показывает лучшую производительность, чем комплект с 9600 МТ/с:
| Тест памяти AIDA64 | |||||
|---|---|---|---|---|---|
| Память | Режим Gear Mode | Чтение | Запись | Копирование | Латентность |
| DDR5-8800 | Gear 2 | 127,15 ГБ/с | 102,14 ГБ/с | 112,47 ГБ/с | 74,6 нс |
| DDR5-9600 | Gear 4 | 126,71 ГБ/с | 101,79 ГБ/с | 117,85 ГБ/с | 86,7 нс |
Несмотря на более высокую частоту, конфигурация DDR5-9600 в режиме Gear 4 в большинстве случаев уступала настройке DDR5-8800 в режиме Gear 2. И вот почему:
- Узкое место IMC: В режиме Gear 4 контроллер памяти работает всего на четверти частоты памяти, что ограничивает его способность полностью использовать доступную пропускную способность.
- Влияние латентности: Конфигурация DDR5-8800 показала примерно на 14% меньшую латентность, что особенно важно для быстрого реагирования в таких приложениях, как игры.
- Пропускная способность и эффективность: Хотя DDR5-9600 обеспечивала чуть более высокую скорость копирования, общая производительность была ограничена возросшей латентностью и узкими местами контроллера IMC.
Подводя итог, высокая скорость — это еще не все: низкая латентность и эффективная работа IMC часто дают более заметный прирост производительности, особенно в задачах, где важны минимальные задержки.
Заключение
Режимы Intel Gear Modes предоставляют способ сбалансировать скорость памяти и стабильность системы в условиях постоянного развития технологий памяти. Отделяя частоту контроллера памяти от частоты самой оперативной памяти, режимы Gear Modes позволяют процессорам поддерживать более высокие скорости памяти без ущерба для надежности. Однако такие решения связаны с компромиссами, в частности с увеличением латентности, что, в зависимости от типа нагрузки ,может заметно повлиять на реальную производительность. Как показывает тест DDR5-8800 по сравнению с DDR5-9600, более высокая скорость памяти в режиме Gear 4 не всегда обеспечивает рост производительности из-за увеличения латентности и узких мест контроллера IMC. Для геймеров и пользователей, которым важна минимальная задержка, режимы Gear 1 или Gear 2 с немного более низкими частотами могут обеспечить лучшую отзывчивость системы. В то же время профессионалы, работающие с приложениями, требующими высокой пропускной способности, могут получить больше преимуществ от более быстрой памяти в режимах Gear 2 или Gear 4. Понимание того, как режимы Gear Modes влияют на производительность, поможет вам выбрать оптимальную конфигурацию памяти для максимального раскрытия потенциала вашей системы.
DDR5-8800 CL46 в режиме Gear 2
DDR5-8800 CL46 в режиме Gear 4
