Você já deve ter se deparado com o termo Modos Gear Intel em discussões sobre RAM, mas o que exatamente eles são e como impactam o desempenho do sistema?
Os Modos Gear Intel são as relações de velocidade de clock entre o controlador de memória dentro da CPU e a velocidade de clock dos módulos de memória. Essencialmente, eles determinam a velocidade com que o controlador de memória da CPU se comunica com a RAM. Isso permite maior flexibilidade para alcançar velocidades de memória mais altas e compatibilidade com diversos kits de memória.
Os Modos Gear foram introduzidos porque, conforme as velocidades da memória DDR4 aumentaram, o controlador de memória integrado (IMC) dentro da CPU começou a ter dificuldades em manter estabilidade e eficiência energética em frequências mais altas, especialmente durante o overclock. Para resolver isso, a Intel introduziu os Modos Gear com seus processadores de 11ª geração "Rocket Lake" em 2021. Isso permitiu que a memória e o IMC operassem em velocidades diferentes, possibilitando suporte a RAM mais rápida enquanto mantinha a confiabilidade do sistema.
| Definindo os Modos Gear | ||||
|---|---|---|---|---|
| Modo Gear | Clock da Memória: Proporção do clock do IMC |
Tecnologia de Memória | Faixa de Frequência de Memória | Descrição |
| Gear 1 | 1:1 | DDR4 | 2133 – 3600MT/s | IMC e RAM operam na mesma frequência |
| Gear 2 | 2:1 | DDR4 & DDR5 | 3300 – 9000MT/s | IMC opera na metade da velocidade da memória |
| Gear 4 | 4:1 | DDR5 | 9000MT/s + | IMC opera em um quarto da velocidade da memória |
Por padrão, a BIOS seleciona automaticamente o Modo Gear apropriado, mas usuários podem ajustá-lo manualmente, se necessário. É importante notar que o overclock para alcançar velocidades altas, como 3600MT/s no Gear 1 ou 9000MT/s no Gear 2, exige uma CPU e uma placa-mãe de alta qualidade para garantir estabilidade do sinal entre o processador e a memória.
Como os Modos Gear funcionam
Os Modos Gear Intel separam as velocidades de clock do controlador de memória (IMC) e da memória do sistema, permitindo mais flexibilidade e estabilidade em frequências de RAM mais altas:
- Gear 1: IMC e a memória operam na mesma frequência
ex: DDR4-3200 (1600MHz) → IMC opera a 1600MHz - Gear 2: IMC opera na metade da frequência de memória
ex: DDR5-9000 (1600MHz) → IMC opera a 2250MHz - Gear 4: IMC opera em um quarto da frequência de memória
ex: DDR5-9600 (4800MHz) → IMC opera a 1200MHz
Esse desacoplamento reduz a carga elétrica e térmica no IMC, permitindo suporte a velocidades de memória mais altas com requisitos de tensão menores. No entanto, também pode introduzir latência adicional na memória, o que pode impactar o desempenho geral do sistema dependendo da carga de trabalho.
|

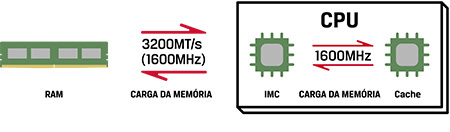

Gear 1 Frequência da Memória: 3200MT/s (1600MHz) Frequência do IMC: 1600MHz |
 |
|
Gear 2 (4500MHz) |
 |
|

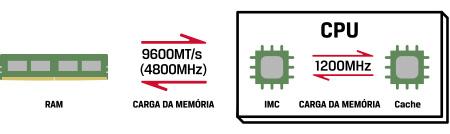

Gear 4 (4800MHz) |
 |
A memória DDR (Double Data Rate) transfere dados tanto na subida quanto na descida de cada ciclo de clock, portanto, a taxa de transferência de dados em MT/s (megatransferências por segundo) é efetivamente o dobro da frequência de clock em MHz (Megahertz).
Como os Modos Gear afetam o desempenho do sistema?
Há dois fatores principais que entram em jogo quando falamos sobre Modos Gear:- Largura de Banda da Memória: A taxa máxima na qual dados podem ser lidos ou gravados pela CPU.
- Largura de Banda de Memória = Frequência da Memoria x Largura do Barramento
- ex: 2x módulos DDR5-6400 instalados em uma placa-mãe Dual Channel
- 6400MT/s x 8 bytes (64 bits) = 51,2 GB/s por canal
- Como há dois módulos e dois canais de memória, você deve multiplicar 51,2 GB/s x 2 = 102,4 GB/s (largura de banda máxima).
- Latência: Em relação à memória, latência é o atraso quando a CPU solicita dados da RAM e quando esses dados ficam disponíveis para a CPU.
| Modo Gear | Largura de banda | Latência |
|---|---|---|
| Gear 1 | Mais baixa | Mais baixa |
| Gear 2 | Médio | Médio |
| Gear 4 | Mais alto | Mais alto |
Ao mudar para Gear 2 ou Gear 4, o IMC se torna um gargalo, pois só consegue processar dados em uma fração da velocidade da memória. Esse gargalo causa uma latência maior (mais longa), então, em alguns casos, permanecer em um Modo Gear inferior com latência menor pode ser melhor. Para jogos de tiro em primeira pessoa, mais quadros por segundo e baixo input lag são essenciais, então é preferível optar por menor latência em vez de mais largura de banda. Se suas tarefas são focadas em IA, edição de vídeo, renderização 3D ou qualquer aplicação onde rendimento é mais importante que resposta, priorizar largura de banda em vez de latência pode ser benéfico.
DDR5-8800 no Gear 2 vs. DDR5-9600 no Gear 4
Agora que você passou por um curso rápido sobre Modos Gear, vamos analisar alguns benchmarks do AIDA64 para comparar como a memória em duas frequências diferentes é afetada pelos Modos Gear.
Sistema de Benchmark
Placa-mãe: ASUS ROG Maximus Z890 APEX (BIOS v1801)
Processador: Intel Core Ultra 7 265K
Memória: 48 GB (2 x 24 GB) DDR5-8800 CUDIMMs
vs 48 GB (2 x 24 GB) DDR5-9600 CUDIMMs
Para essa comparação, usamos o mesmo kit de memória DDR5-8800 em ambos os testes. Para garantir consistência, fizemos overclock para 9600MT/s no segundo benchmark. Isso nos permitiu isolar o impacto dos Modos Gear mantendo o mesmo módulo de DRAM. Como visto nos resultados, o kit DDR5-8800 teve melhor desempenho do que o 9600MT na maioria dos casos:
| Benchmark de Memória AIDA64 | |||||
|---|---|---|---|---|---|
| Memória | Modo Gear | Leitura | Gravação | Copiar | Latência |
| DDR5-8800 | Gear 2 | 127,15 GB/s | 102,14 GB/s | 112,47 GB/s | 74,6ns |
| DDR5-9600 | Gear 4 | 126,71 GB/s | 101,79 GB/s | 117,85 GB/s | 86,7ns |
Apesar da frequência mais alta, a configuração DDR5-9600 no Gear 4 teve desempenho inferior na maioria das áreas em comparação com a DDR5-8800 no Gear 2. Essa é a razão:
- Gargalo do IMC: No Gear 4, o controlador de memória opera em apenas um quarto da velocidade da memória, limitando sua capacidade de utilizar toda a largura de banda disponível.
- Impacto da latência: A configuração DDR5-8800 teve aproximadamente 14% menos latência, crucial para responsividade em aplicações como jogos.
- Largura de Banda vs. Eficiência: Enquanto o DDR5-9600 ofereceu velocidades de cópia ligeiramente maiores, o desempenho geral foi prejudicado pelo aumento de latência e gargalos do IMC.
Em resumo, velocidade bruta não é tudo. Latência menor e eficiência do IMC geralmente trazem benefícios mais tangíveis, especialmente em tarefas sensíveis a latência.
Conclusão
Os Modos Gear Intel oferecem uma maneira de equilibrar velocidade de memória e estabilidade do sistema conforme a tecnologia de memória evolui. Ao desacoplar o controlador de memória da frequência da memória, os Modos Gear permitem que CPUs suportem velocidades de RAM mais altas sem comprometer a confiabilidade. No entanto, há compensações, especialmente em latência, que podem impactar significativamente o desempenho real dependendo da carga de trabalho. Como demonstrado no benchmark DDR5-8800 vs. DDR5-9600, velocidades mais altas no Gear 4 nem sempre significam melhor desempenho devido ao aumento de latência e gargalos do IMC. Para jogadores e usuários sensíveis a latência, Gear 1 ou Gear 2 com frequências um pouco menores podem oferecer melhor responsividade. Já profissionais que trabalham com aplicações que demandam muita largura de banda podem se beneficiar mais de memórias de alta velocidade no Gear 2 ou Gear 4. Entender como os Modos Gear afetam o desempenho pode ajudar você a escolher a configuração de memória certa para maximizar o potencial do seu sistema.
DDR5-8800 CL46 no Gear 2
DDR5-8800 CL46 no Gear 4
