NAND 2D et 3D : différences entre les stockages Flash SLC, MLC, TLC et QLC

La mémoire Flash est présente dans de nombreux appareils de notre quotidien, qu’il s’agisse des clés USB, des cartes mémoire des appareils photos, des téléphones ou des SSD internes et externes. À mesure que la technologie a évolué, les méthodes utilisées pour stocker les données au sein de chaque cellule de mémoire ont elles aussi évolué. Les solutions Flash modernes utilisent différentes architectures de cellules afin d’augmenter la capacité, d’optimiser les coûts ou d’améliorer l’endurance en fonction de l’utilisation prévue de l’appareil.

Si tu t’es déjà demandé pourquoi certains lecteurs semblent plus rapides, ont une durée de vie plus longue ou offrent des capacités plus élevées à des prix inférieurs, la réponse réside souvent dans le type de mémoire Flash qu’ils contiennent. Ce guide présente les principales différences afin que tu puisses comprendre comment fonctionne la mémoire et choisir la technologie Flash la mieux adaptée à tes besoins.

Qu’est-ce que la mémoire Flash NAND ?

La NAND est une mémoire Flash non volatile qui peut conserver des données même lorsqu’elle n’est pas connectée à une source d’alimentation. La capacité de stockage des données hors tension électrique fait de la technologie NAND une excellente option pour les appareils internes, externes et portables. Les clés USB, les SSD et les cartes SD utilisent tous la technologie Flash, ce qui permet de fournir de la mémoire aux ordinateurs portables, aux PC, aux smartphones ou aux appareils photo numériques.

Plusieurs types de mémoires NAND sont disponibles sur le marché. Pour faire simple, chaque type est différencié par le nombre de bits stockés par cellule. Chaque bit représente une charge électrique qui ne peut prendre que l’une des deux valeurs suivantes : 0 ou 1, activé/ désactivé.

Le coût, la capacité et l’endurance sont les principales différences entre les types de NAND. L’endurance est déterminée par le nombre de cycles de programmation et d’effacement (P/E) qu’une cellule Flash peut subir avant de commencer à s’user. Un cycle P/E est le processus d’effacement et d’écriture d’une cellule. Plus la technologie NAND peut supporter de cycles P/E, meilleure est l’endurance de l’appareil.

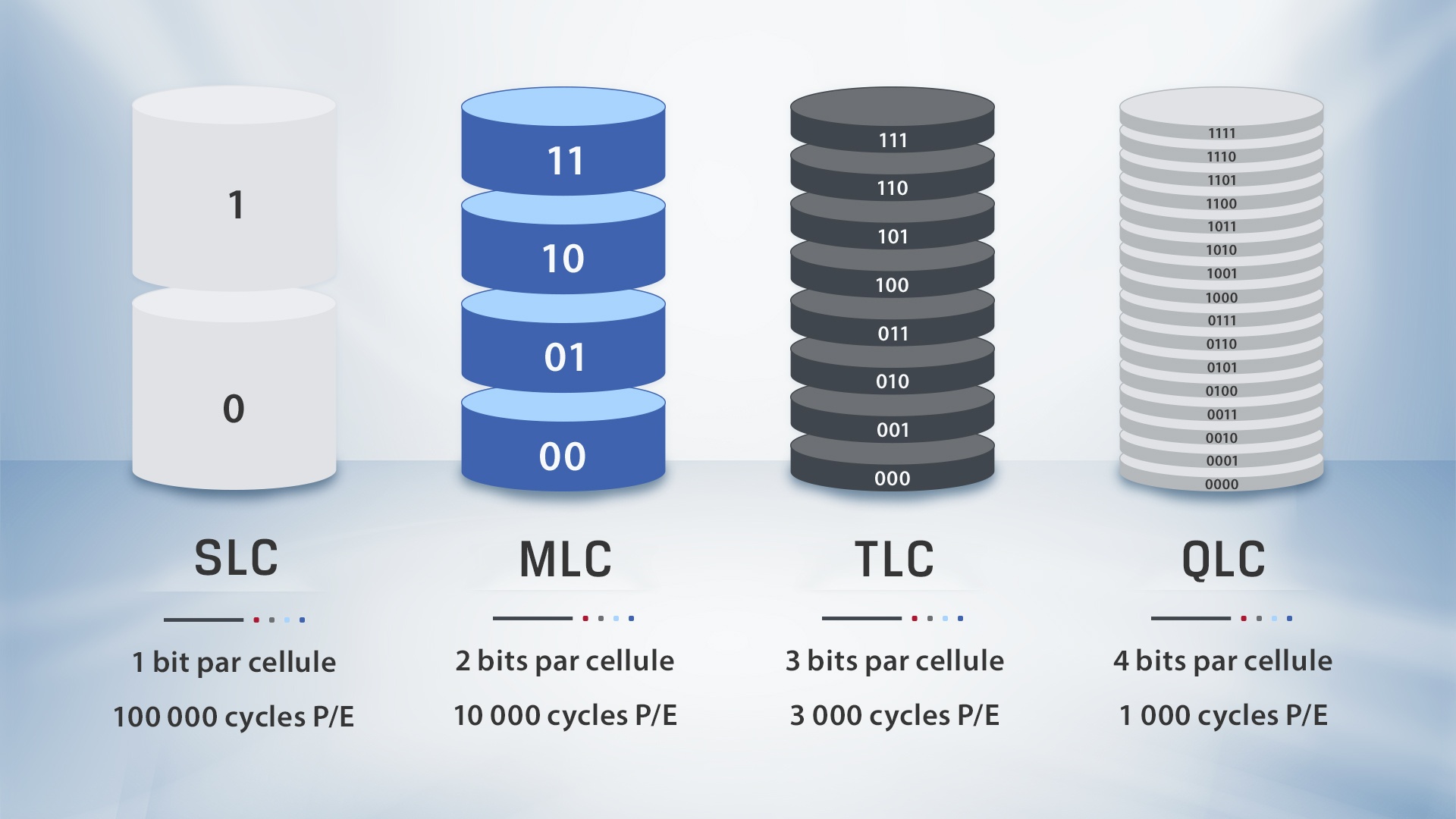

Les types les plus courants de mémoire Flash NAND sont SLC, MLC, TLC et QLC, chacun présentant ses avantages et ses inconvénients. Dans les sections suivantes, nous examinerons de plus près les caractéristiques de chaque type et leurs avantages pour divers usages.

NAND 2D : NAND planaire

La mémoire NAND 2D, également appelée NAND planaire, est la forme la plus ancienne de mémoire Flash, dans laquelle les cellules sont disposées côte à côte sur une même couche horizontale. Alors que les fabricants s’efforçaient d’augmenter leur capacité de production, l’espace limité sur la plaquette de silicium les empêchait de réduire la taille des cellules sans nuire à la fiabilité. Les cellules plus petites étaient plus sensibles aux interférences et à l’usure, ce qui réduisait leur endurance et freinait leur développement.

Si la NAND 2D a posé les bases du stockage Flash moderne, elle a atteint ses limites physiques face à la demande de capacités de plus en plus élevées. Elle est encore utilisée dans certaines applications bas de gamme ou héritées, mais la plupart des systèmes de stockage modernes ont adopté la technologie NAND 3D, car l’empilement vertical des cellules permet d’obtenir des densités plus élevées, une meilleure endurance et une production plus efficace.

NAND SLC : cellules à un seul niveau

Avantage : meilleure endurance – Inconvénient : coûts élevés et faibles capacités.
La technologie NAND à cellules à un seul niveau (SLC) ne stocke qu’un bit d’information par cellule. Les cellules stockent soit la valeur 0 ou la valeur 1. Par conséquent, les données peuvent être écrites et extraites plus rapidement. La technologie SLC offre les meilleures performances et la plus grande endurance avec 100 000 cycles P/E. Elle offre donc une durée de vie plus élevée que les autres types de NAND. Cependant, avec sa faible densité de données, c’est aussi le type de NAND le plus coûteux. Elle n’est donc généralement pas utilisée dans les produits grand public. On la retrouve surtout dans les serveurs et les applications industrielles qui nécessitent vitesse et endurance.

NAND MLC : cellules à plusieurs niveaux

Avantage : plus économique que la SLC – Inconvénient : plus lente et moins endurante que la SLC.
La technologie NAND à cellules multi-niveaux (MLC) stocke plusieurs bits par cellule, même si le terme MLC équivaut généralement à 2 bits par cellule. La MLC a une densité de données plus élevée que la SLC et peut donc être produite dans de plus grandes capacités. Elle offre une bonne combinaison de prix, de performances et d’endurance. Cependant, elle est plus sensible aux erreurs de données avec 10 000 cycles P/E et son endurance est moins bonne que celle de la SLC. La MLC est généralement utilisée dans les produits de consommation où l’endurance joue un rôle moins important. Cependant, la TLC et la QLC sont plus couramment utilisées dans l’informatique moderne.

NAND 3D : architecture NAND verticale

La technologie NAND 3D a été l’une des plus grandes innovations dans le domaine des mémoires Flash. Les fabricants ont mis au point la technologie NAND 3D pour remédier aux problèmes rencontrés lorsqu’ils réduisaient la taille des NAND 2D afin d’obtenir des densités plus élevées à moindre coût. Les fabricants de NAND ont donc décidé d’empiler les cellules dans une autre dimension, ce qui a donné naissance à la NAND 3D, où les cellules sont empilées verticalement. Cette densité plus élevée permet d’obtenir des capacités de stockage plus importantes sans faire exploser les prix. La technologie NAND 3D offre également une meilleure endurance et une plus faible consommation d’énergie.

NAND TLC : cellules à trois niveaux

Avantage : coût réduit et capacités plus élevée – Inconvénient : faible endurance.
La technologie NAND à cellules à triple niveau (TLC) stocke 3 bits par cellule. En gérant 8 états de tension différents, la TLC offre une augmentation considérable de la densité de stockage par rapport à la MLC, ce qui permet de produire en série des SSD de grande capacité à des prix abordables pour le grand public. Bien que plus lente et moins endurante que la SLC ou la MLC, avec généralement entre 3 000 et 5 000 cycles P/E, elle reste la norme du secteur pour les PC grand public, les ordinateurs portables et les consoles gaming. Grâce aux progrès réalisés dans le domaine des contrôleurs et à l’utilisation de la mise en cache pSLC, pour l’utilisateur lambda, les performances de la TLC sont désormais pratiquement impossibles à distinguer de celles de la MLC, ce qui en fait le type de mémoire NAND le plus répandu sur le marché actuel.

eTLC : TLC de classe entreprise

La technologie eTLC (cellules à triple niveau de classe entreprise) n’est pas une architecture physique distincte, mais une version haut de gamme de la NAND 3D TLC, qui se distingue par sa qualité supérieure. Alors que la TLC grand public standard est conçue pour les charges de travail quotidiennes courantes, l’eTLC est soumise à des tests rigoureux afin de garantir qu’elle est capable de supporter l’écriture de données en continu, 24 h/24, 7 j/7, requise par les datacenters et les serveurs. Grâce à l’utilisation d’un silicium de qualité supérieure et à l’augmentation d’overprovisioning (réservation d’espace supplémentaire), l’eTLC permet d’atteindre une endurance nettement supérieure, souvent comprise entre 10 000 et 30 000 cycles P/E. Cela en fait le choix privilégié des professionnels pour les environnements d’entreprise qui recherchent un équilibre entre capacités élevées et durabilité.

NAND QLC : cellules à quatre niveaux

Avantage : La plus économique avec les capacités les plus élevées – Inconvénient : vitesses d’écriture et endurance réduites.
La NAND à cellules à quatre niveaux (QLC) stocke 4 bits par cellule. En utilisant 16 niveaux de tension distincts, la technologie QLC offre la densité de données la plus élevée parmi tous les types de mémoire NAND courants, ce qui rend les SSD de grande capacité (tels que les modèles de 4 To et 8 To) beaucoup plus abordables pour les consommateurs. Toutefois, la gestion de ces 16 niveaux est un processus complexe qui ralentit considérablement les vitesses d’écriture et accélère l’usure du lecteur. La QLC offre généralement environ 1 000 cycles P/E, ce qui en fait la solution idéale pour les tâches nécessitant beaucoup de lectures (telles que le stockage de bibliothèques de jeux, de collections multimédias ou d’archives à long terme), où les données ne sont pas constamment réécrites.

Mode pSLC : mise en cache pseudo-SLC

La pseudo-SLC (pSLC) n’est pas un autre type de mémoire Flash physique, mais un mode de gestion dans lequel les cellules à haute densité (telles que les cellules TLC ou QLC) sont programmées pour ne stocker qu’un seul bit de données plutôt que leur capacité maximale. Cela permet au lecteur d’imiter les performances et l’endurance d’une véritable SLC. La plupart des SSD grand public modernes utilisent une mémoire cache pSLC, c’est-à-dire qu’une petite partie du lecteur est dédiée au traitement rapide des données entrantes avant de les transférer vers la zone de stockage haute densité, plus lente. Cela donne l’impression que le lecteur est beaucoup plus rapide au quotidien.

L’avenir de la mémoire Flash NAND

La technologie Flash NAND a connu une évolution remarquable, évoluant de simples structures planes vers les structures verticales complexes de la NAND 3D. En conciliant la rapidité de la mise en cache pSLC et l’efficacité en termes de densité des technologies TLC et QLC, les fabricants sont désormais en mesure d’offrir les capacités et les vitesses exceptionnelles requises par les jeux vidéo modernes et les charges de travail professionnelles. Alors que nos besoins en données ne cessent de croître, les améliorations constantes apportées à l’architecture NAND garantissent que les solutions de stockage à haute vitesse et haute capacité resteront à la fois accessibles et fiables pour la prochaine génération d’ordinateurs.
