2D czy 3D NAND – różnice między różnymi typami pamięci flash: SLC, MLC, TLC i QLC

Pamięć flash stanowi podstawę działania wielu urządzeń, z których korzystamy na co dzień – od pamięci USB i kart pamięci w aparatach, przez pamięć w smartfonach, po wewnętrzne i zewnętrzne dyski SSD. Wraz z rozwojem technologii zmieniały się również metody zapisu danych w komórkach pamięci. W nowoczesnych pamięciach flash wykorzystuje się różne konstrukcje komórek, aby zwiększyć pojemność, zoptymalizować koszty lub poprawić trwałość – zależnie od zastosowania urządzenia.

Jeśli zastanawiasz się, dlaczego niektóre nośniki działają szybciej, wytrzymują dłużej lub oferują większą pojemność w niższej cenie, odpowiedź często kryje się w rodzaju zastosowanej pamięci flash. W tym poradniku wyjaśniamy kluczowe różnice, dzięki czemu łatwiej zrozumiesz, jak działa pamięć „od środka” i wybierzesz technologię najlepiej dopasowaną do swoich potrzeb.

Czym jest pamięć flash NAND?

NAND to nieulotna pamięć flash, która pozwala przechowywać dane również wtedy, gdy nie jest podłączona do źródła zasilania. Możliwość zachowania danych po wyłączeniu zasilania sprawia, że pamięć NAND doskonale sprawdza się w urządzeniach wewnętrznych, zewnętrznych i przenośnych. Pamięci USB, dyski SSD i karty SD wykorzystują technologię flash na potrzeby laptopów, komputerów stacjonarnych, smartfonów i aparatów cyfrowych.

Na rynku dostępnych jest kilka typów pamięci NAND. Najprościej mówiąc, tym, co je odróżnia, jest liczba bitów, które można zapisać w komórce pamięci. Bity mają postać ładunku elektrycznego, który może przyjąć tylko jedną z dwóch wartości: 0 lub 1 (wł./wył.).

Najważniejsze różnice między poszczególnymi typami pamięci NAND dotyczą ceny, pojemności i trwałości. Trwałość jest określana przez liczbę cykli programowania i kasowania (P/E), jakim może być poddana komórka pamięci, zanim zacznie się zużywać. Cykl P/E to proces wymazywania i zapisywania komórki, a im więcej cykli P/E może wytrzymać pamięć NAND, tym większa jest trwałość nośnika.

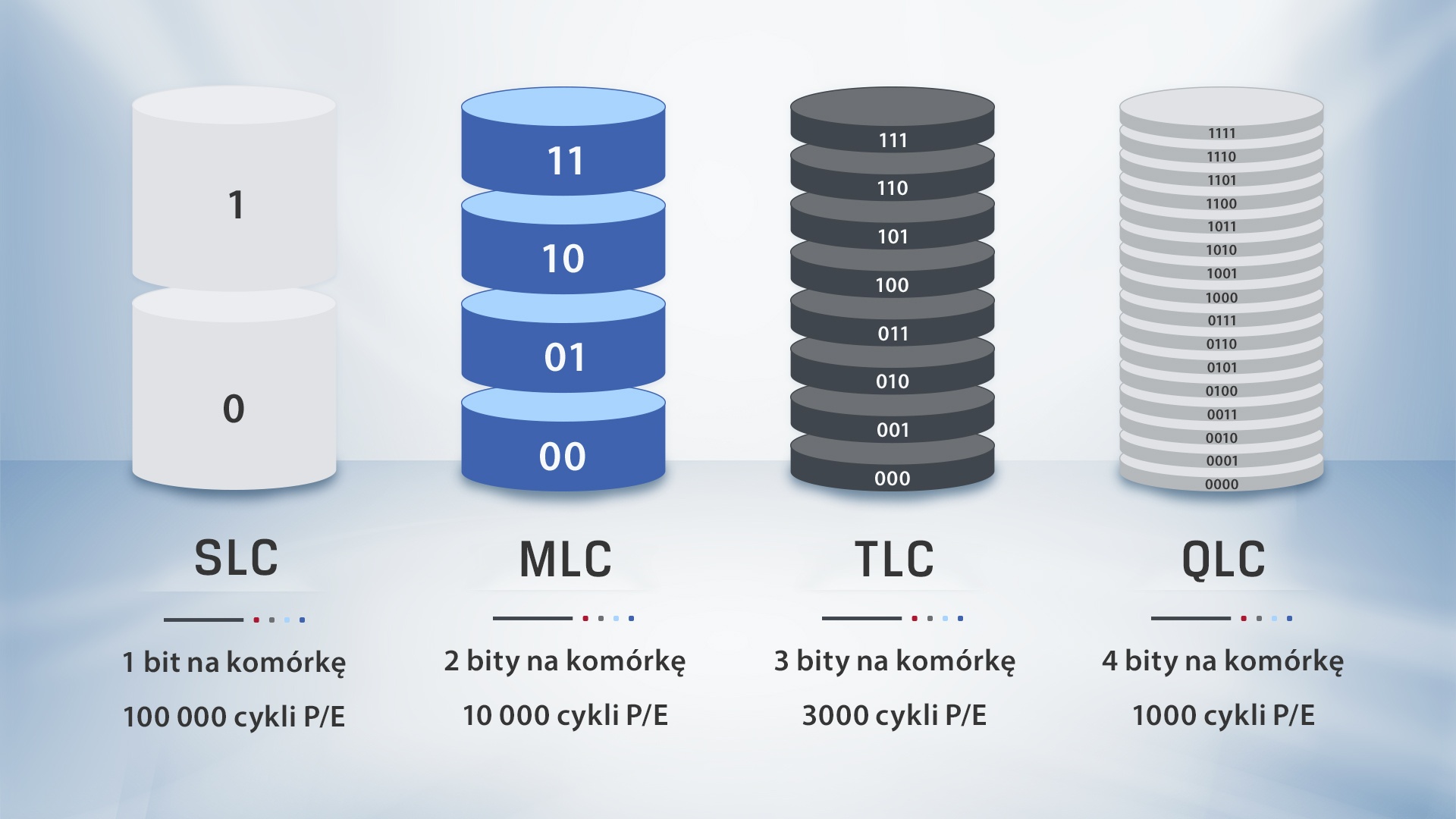

Najczęściej spotykane typy pamięci flash NAND to SLC, MLC, TLC i QLC, z których każdy ma inne cechy. Poniżej przyjrzymy się im bliżej i wyjaśnimy, co sprawia, że najlepiej sprawdzają się w różnych zastosowaniach.

2D NAND – czym jest planarna pamięć NAND

Pamięć 2D NAND, nazywana również planarną, to wcześniejsza forma pamięci flash, w której komórki są rozmieszczone obok siebie w jednej poziomej warstwie. Wraz z dążeniem producentów do zwiększenia pojemności ograniczona powierzchnia płytki krzemowej utrudniała dalsze zmniejszanie komórek bez pogorszenia niezawodności. Mniejsze komórki były bardziej podatne na zakłócenia i zużycie, co zmniejszało trwałość i spowalniało dalsze zwiększanie gęstości zapisu.

Choć technologia 2D NAND stworzyła podstawy współczesnych nośników flash, z czasem osiągnęła swoje fizyczne ograniczenia wraz ze wzrostem zapotrzebowania na większe pojemności. Jest ona nadal stosowana w niektórych tańszych lub starszych rozwiązaniach, jednak większość nowoczesnych nośników wykorzystuje już pamięć 3D NAND, ponieważ układanie komórek warstwowo pozwala uzyskać wyższą gęstość, większą trwałość oraz bardziej efektywny proces produkcji.

SLC NAND: komórka jednopoziomowa

Zaleta: najwyższa trwałość – wada: wysoka cena i niska pojemność.
Pamięć NAND typu SLC (Single-Level Cell) przechowuje tylko po 1 bicie informacji na komórkę. Oznacza to, że komórka może przechowywać wartość 0 lub 1, co przekłada się na szybszy zapis i odczyt danych. SLC zapewnia wysoką wydajność oraz najwyższą trwałość – do 100 000 cykli P/E – dzięki czemu działa dłużej niż inne typy pamięci NAND. Jednak niska gęstość zapisu danych sprawia, że SLC jest najdroższym typem pamięci NAND i dlatego rzadko stosuje się ją w urządzeniach konsumenckich. Najczęściej jest wykorzystywana w serwerach i innych zastosowaniach przemysłowych, gdzie kluczowe są szybkość i trwałość.

MLC NAND: komórka wielopoziomowa

Zaleta: niższa cena niż SLC – wada: niższa wydajność i mniejsza trwałość niż SLC.
Pamięć NAND typu MLC (Multi-Level Cell) przechowuje więcej niż jeden bit na komórkę – zwykle 2 bity. Dzięki wyższej gęstości zapisu niż w pamięci SLC może być stosowana w nośnikach o większej pojemności. Pamięć MLC oferuje dobre połączenie ceny, wydajności i trwałości. Jest jednak bardziej podatna na błędy zapisu, a przy około 10 000 cykli P/E charakteryzuje się niższą trwałością niż SLC. Pamięć MLC jest zwykle stosowana w urządzeniach konsumenckich, gdzie trwałość ma mniejsze znaczenie, jednak we współczesnych komputerach częściej wykorzystuje się pamięci TLC i QLC.

Czym jest pamięć NAND 3D – pionowa architektura NAND

Pamięć 3D NAND to jedna z najważniejszych innowacji na rynku pamięci flash. Producenci opracowali architekturę 3D NAND, aby rozwiązać problemy związane z pamięcią 2D NAND i uzyskać wyższą gęstość zapisu przy niższych kosztach. W tym celu zaczęto układać komórki w dodatkowym wymiarze, co doprowadziło do powstania pamięci 3D NAND, w której komórki są ułożone pionowo. Większa gęstość pamięci pozwala uzyskać większe pojemności bez znacznego wzrostu ceny. Pamięć 3D NAND oferuje również większą trwałość i mniejsze zużycie energii.

TLC NAND: komórka trójpoziomowa

Zaleta: niski koszt i duże pojemności – wada: niższa trwałość.
Pamięć NAND typu TLC (Triple-Level Cell) przechowuje 3 bity informacji w jednej komórce. Dzięki wykorzystaniu ośmiu różnych poziomów napięcia pamięć TLC znacząco zwiększa gęstość zapisu w porównaniu z pamięcią MLC, co umożliwia masową produkcję dysków SSD o dużej pojemności w przystępnych cenach. Choć jest wolniejsza i mniej trwała niż pamięci SLC i MLC (zwykle oferuje od 3000 do 5000 cykli P/E), pozostaje standardem w komputerach stacjonarnych, laptopach i konsolach do gier. Postępy w technologii kontrolerów oraz zastosowanie buforowania pSLC sprawiły, że wydajność pamięci TLC jest dla przeciętnego użytkownika niemal nie do odróżnienia od wydajności pamięci MLC, dzięki czemu jest najczęściej stosowanym typem pamięci NAND na rynku.

eTLC: TLC do zastosowań serwerowych

Enterprise Triple-Level Cell (eTLC) nie jest odrębną architekturą fizyczną, lecz wersją pamięci 3D TLC NAND, wyróżniającą się pod względem jakości. Podczas gdy standardowa pamięć TLC klasy konsumenckiej jest przeznaczona do typowych codziennych zastosowań, pamięć eTLC przechodzi rygorystyczne testy, aby sprostać ciągłemu zapisowi danych przez całą dobę, wymaganemu w centrach danych i serwerach. Dzięki zastosowaniu najlepszej jakości krzemu i zwiększeniu nadmiarowej przestrzeni pamięć eTLC może osiągnąć znacznie większą trwałość, często sięgającą od 10 000 do 30 000 cykli P/E. Dzięki temu jest preferowanym rozwiązaniem w środowiskach serwerowych i centrach danych, gdzie istotna jest równowaga między dużą pojemnością a trwałością.

QLC NAND: komórka czteropoziomowa

Zaleta: najniższy koszt i duże pojemności – wada: najmniejsza szybkość zapisu i niższa trwałość.
Pamięć NAND typu QLC (Quad-Level Cell) przechowuje 4 bity informacji w jednej komórce. Dzięki wykorzystaniu 16 różnych poziomów napięcia pamięć QLC osiąga najwyższą gęstość zapisu spośród wszystkich popularnych typów pamięci NAND, co sprawia, że dyski SSD o dużej pojemności (np. 4TB i 8TB) są znacznie bardziej przystępne cenowo. Zarządzanie tymi 16 poziomami to jednak złożony proces, który znacząco spowalnia zapis danych i przyspiesza zużycie nośnika. Pamięć QLC zazwyczaj oferuje około 1000 cykli P/E, co sprawia, że najlepiej sprawdza się w zastosowaniach z przewagą odczytu – takich jak przechowywanie bibliotek gier, multimediów czy długoterminowych archiwów, w których dane nie są często nadpisywane.

Tryb pSLC: buforowanie pseudo SLC

Pseudo-SLC (pSLC) nie jest odrębnym typem pamięci flash, lecz trybem zarządzania, w którym komórki o wysokiej gęstości (np. TLC lub QLC) są wykorzystywane do przechowywania tylko 1 bitu danych zamiast ich maksymalnej liczby. Pozwala to uzyskać wydajność chwilową i trwałość zbliżoną do pamięci SLC. Większość nowoczesnych dysków SSD klasy konsumenckiej wykorzystuje bufor pSLC – niewielką część nośnika przeznaczoną do szybkiego zapisu danych, zanim trafią one do wolniejszej pamięci o dużej gęstości zapisu. Dzięki temu dysk działa zauważalnie szybciej w codziennym użytkowaniu.

Przyszłość pamięci flash NAND

Technologia pamięci NAND przeszła ogromną ewolucję – od prostych, płaskich struktur po złożone, pionowe struktury 3D NAND. Dzięki połączeniu wysokiej wydajności buforowania pSLC z efektywną, wysoką gęstością zapisu pamięci TLC i QLC producenci mogą dziś oferować nośniki o bardzo dużej pojemności i szybkości wymaganej przez współczesne gry oraz w zastosowaniach profesjonalnych. Wraz z rosnącym zapotrzebowaniem na dane dalszy rozwój architektury NAND sprawia, że szybkie i pojemne nośniki pozostają jednocześnie dostępne, niezawodne i gotowe na przyszłe potrzeby.
