2D เทียบกับ 3D NAND: ความแตกต่างระหว่างที่เก็บข้อมูลแฟลช SLC, MLC, TLC และ QLC

หน่วยความจำแฟลชเป็นศูนย์กลางของอุปกรณ์หลายชนิดที่เราใช้ทุกวัน ไม่ว่าจะเป็นไดรฟ์ USB การ์ดหน่วยความจำในกล้อง ที่เก็บข้อมูลภายในโทรศัพท์ หรือ SSD ภายในและภายนอก เมื่อเทคโนโลยีพัฒนาขึ้น วิธีการที่ใช้ในการจัดเก็บข้อมูลภายในเซลล์หน่วยความจำแต่ละเซลล์ก็พัฒนาตามไปด้วย โซลูชันแฟลชสมัยใหม่ใช้การออกแบบเซลล์ที่แตกต่างกันเพื่อเพิ่มความจุ เพิ่มประสิทธิภาพต้นทุน หรือปรับปรุงความทนทาน ขึ้นอยู่กับวิธีการใช้งานอุปกรณ์

หากคุณเคยสงสัยว่าทำไมไดรฟ์บางตัวจึงรู้สึกรวดเร็วกว่า ใช้งานได้นานกว่า หรือมีความจุมากกว่าในราคาที่ต่ำกว่า คำตอบมักอยู่ที่ประเภทของแฟลชที่มีอยู่ภายใน คู่มือนี้อธิบายความแตกต่างที่สำคัญเพื่อให้คุณเข้าใจสิ่งที่เกิดขึ้นในระดับหน่วยความจำและเลือกเทคโนโลยีแฟลชที่เหมาะสมกับความต้องการของคุณมากที่สุด

หน่วยความจำแฟลช NAND คืออะไร

NAND คือแฟลชเมมโมรี่แบบไม่เลือนหายซึ่งสามารถเก็บรักษาข้อมูลได้แม้ว่าจะไม่ได้ต่ออยู่กับแหล่งจ่ายไฟ ความสามารถในการเก็บรักษาข้อมูลเมื่อตัดกระแสไฟฟ้าทำให้ NAND เป็นทางเลือกที่ดีอย่างยิ่งสำหรับใช้กับอุปกรณ์จัดเก็บข้อมูลติดตั้งภายใน ต่อพ่วง หรือแบบพกพา ไดรฟ์ USB, SSD และการ์ด SD ล้วนใช้เทคโนโลยีแฟลช ซึ่งให้หน่วยความจำสำหรับโน้ตบุ๊ก พีซี สมาร์ทโฟน หรือกล้องดิจิทัลของคุณ

มี NAND ที่จำหน่ายในตลาดอยู่หลายประเภท ในเบื้องต้น ข้อแตกต่างที่สำคัญคือจำนวนบิตที่สามารถจัดเก็บต่อเซลล์ บิตคือประจุไฟฟ้าที่สามารถรองรับค่าได้สองค่าคือ 0 หรือ 1 หรือ เปิด/ปิด

ข้อแตกต่างที่สำคัญระหว่าง NAND แต่ละประเภทคือราคา ความจุ และความทนทาน ความทนทานถูกกำหนดโดยจำนวนรอบ P/E ที่เซลล์แฟลชสามารถทนได้ก่อนที่จะเริ่มเสื่อมสภาพ รอบ P/E คือกระบวนการลบและเขียนข้อมูลไปที่เซลล์ สำหรับเทคโนโลยี NAND แล้ว หากมีรอบ P/E มากกว่า อุปกรณ์ก็ย่อมทนทานมากกว่า

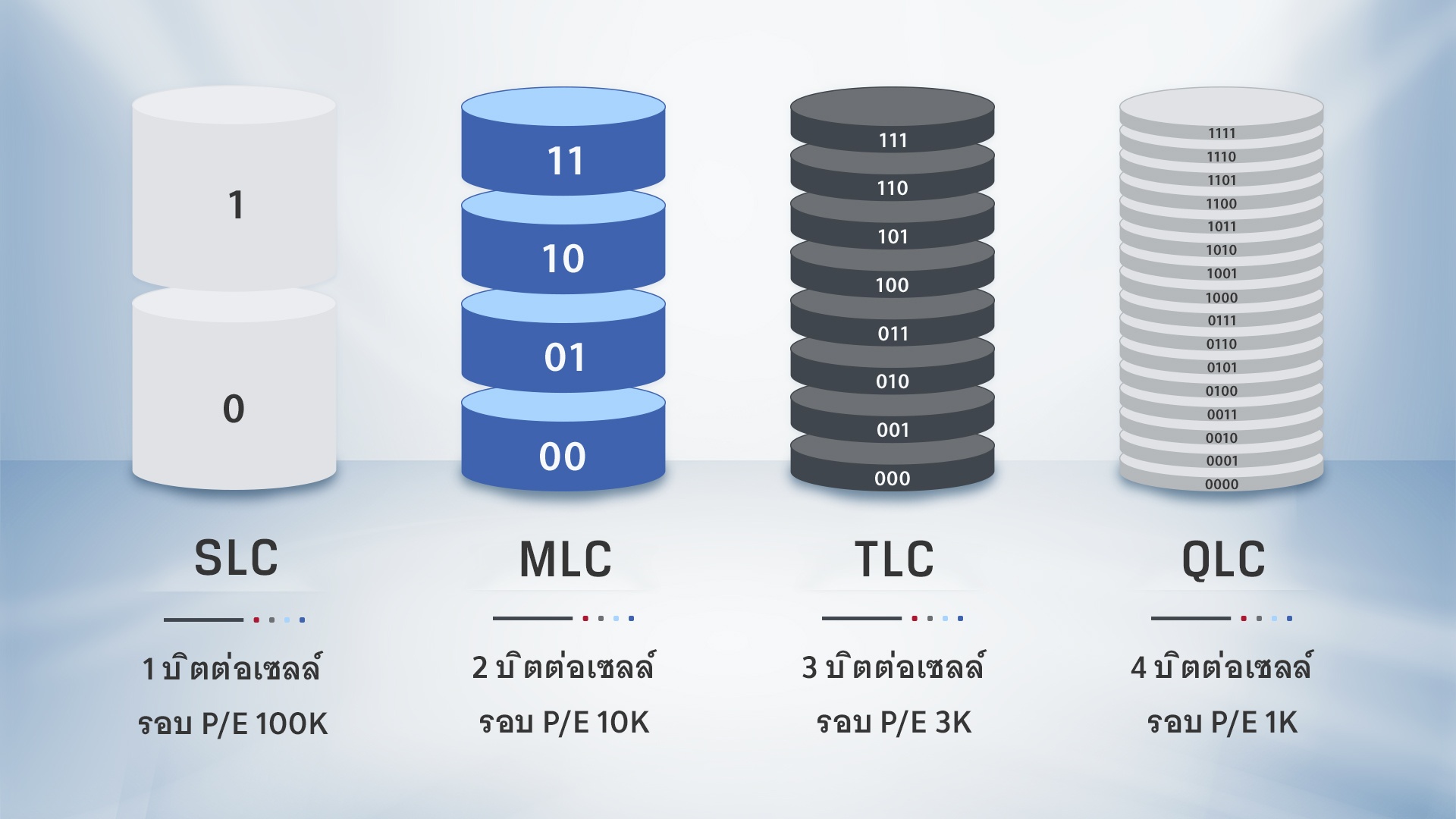

ประเภทที่พบบ่อยที่สุดของหน่วยความจำแฟลช NAND คือ SLC, MLC, TLC และ QLC โดยแต่ละประเภทมีข้อแลกเปลี่ยน‑ที่แตกต่างกัน ในส่วนต่อไปนี้ เราจะมาดูลักษณะเฉพาะของแต่ละประเภทอย่างใกล้ชิดยิ่งขึ้น และสิ่งที่ทำให้เหมาะสมกับการใช้งานที่แตกต่างกัน

2D NAND: คำอธิบาย Planar NAND

2D NAND หรือที่เรียกว่า planar NAND เป็นรูปแบบแรกของหน่วยความจำแฟลชที่เซลล์ถูกจัดเรียงเคียงข้างกันในชั้นแนวนอนเดียว เมื่อผู้ผลิตพยายามเพิ่มความจุ พื้นที่จำกัดบนแผ่นซิลิคอนทำให้ยากที่จะลดขนาดเซลล์โดยไม่ส่งผลกระทบต่อความน่าเชื่อถือ เซลล์ที่เล็กลงมีแนวโน้มที่จะได้รับสัญญาณรบกวนและการสึกหรอมากขึ้น ซึ่งลดความทนทานและทำให้การขยายขนาดต่อไปช้าลง

แม้ว่า 2D NAND จะช่วยสร้างรากฐานสำหรับหน่วยความจำแฟลชสมัยใหม่ แต่ก็ถึงขีดจำกัดทางกายภาพเมื่อความต้องการความจุที่สูงขึ้นเพิ่มมากขึ้น ยังคงใช้ในการใช้งานที่มีต้นทุนต่ำกว่าหรือการใช้งานแบบเดิมบางประเภท แต่หน่วยความจำสมัยใหม่ส่วนใหญ่ได้เปลี่ยนไปใช้ 3D NAND เนื่องจากการซ้อนเซลล์ในแนวตั้งช่วยให้มีความหนาแน่นสูงขึ้น ความทนทานดีขึ้น และการผลิตที่มีประสิทธิภาพมากขึ้น

SLC NAND: เซลล์ แบบเลเวลเดียว

ข้อดี: ความทนทานสูงสุด – ข้อเสีย: ราคาแพงและความจุต่ำ
NAND แบบ Single-Level Cell (SLC) จะจัดเก็บข้อมูลเพียง 1 บิตต่อเซลล์ เซลล์จะจัดเก็บข้อมูลเป็น 0 หรือ 1 เพื่อให้สามารถเขียนและเรียกค้นข้อมูลได้อย่างรวดเร็ว SLC ให้ประสิทธิภาพการทำงานสูงและความทนทานสูงสุดที่ 100,000 รอบ P/E ดังนั้นจึงใช้งานได้นานกว่า NAND ประเภทอื่นๆ อย่างไรก็ตาม ความหนาแน่นของข้อมูลที่ต่ำทำให้ SLC เป็น NAND ที่มีต้นทุนสูงที่สุด จึงมักไม่ใช้ในผลิตภัณฑ์ใช้งานทั่วไป ปกติจะใช้กับเซิร์ฟเวอร์และส่วนการใช้งานทางอุตสาหกรรมที่ต้องการความเร็วและความทนทานเป็นพิเศษ

MLC NAND: เซลล์ แบบหลายเลเวล

ข้อดี: ถูกกว่า SLC – ข้อเสีย: ช้ากว่าและความทนทานน้อยกว่า SLC
NAND แบบ Multi-level cell (MLC) สามารถจัดเก็บข้อมูลได้หลายบิตต่อเซลล์ แม้ว่าอักษรย่อ MLC จะมักหมายถึงข้อมูล 2 บิตต่อเซลล์ก็ตาม MLC มีความหนาแน่นของข้อมูลสูงกว่า SLC ดังนั้นจึงสามารถผลิตได้ในความจุที่ใหญ่กว่า MLC มีข้อดีทั้งในด้านราคา ประสิทธิภาพ และความทนทาน อย่างไรก็ตาม MLC มีความอ่อนไหวต่อข้อผิดพลาดของข้อมูลมากกว่า และด้วยรอบ P/E ที่ 10,000 รอบจึงมีความทนทานต่ำกว่าเมื่อเทียบกับ SLC MLC มักพบในผลิตภัณฑ์สำหรับผู้บริโภคที่ความทนทานมีความสำคัญน้อยกว่า อย่างไรก็ตาม TLC และ QLC เป็นแอปพลิเคชันที่พบได้บ่อยกว่าในคอมพิวเตอร์สมัยใหม่

3D NAND คืออะไร: สถาปัตยกรรม Vertical NAND

3D NAND เป็นหนึ่งในนวัตกรรมที่ยิ่งใหญ่ที่สุดในตลาดแฟลช ผู้ผลิตแฟลชได้พัฒนาสถาปัตยกรรม 3D NAND เพื่อแก้ไขปัญหาที่พวกเขาเผชิญกับ 2D NAND เพื่อให้ได้ความหนาแน่นที่สูงขึ้นในราคาที่ต่ำลง ผู้ผลิต NAND ตัดสินใจที่จะเรียงซ้อนเซลล์ในมิติที่แตกต่างกัน ซึ่งนำไปสู่ 3D NAND ที่เซลล์ถูกเรียงซ้อนในแนวตั้ง ความหนาแน่นของหน่วยความจำที่มากกว่าทำให้รองรับพื้นที่จัดเก็บข้อมูลได้มากขึ้นโดยไม่เพิ่มภาระต้นทุน 3D NAND ยังมีความทนทานที่เหนือกว่าและใช้พลังงานน้อยกว่า

TLC NAND: เซลล์สามระดับ

ข้อดี: ราคาต่ำและความจุสูง – ข้อเสีย: ความทนทานต่ำ
NAND แบบเซลล์สามระดับ (TLC) จัดเก็บข้อมูล 3 บิตต่อเซลล์ ด้วยการจัดการสถานะแรงดันไฟฟ้า 8 สถานะที่แตกต่างกัน TLC ให้ความหนาแน่นในการจัดเก็บข้อมูลที่เพิ่มขึ้นอย่างมีนัยสำคัญเมื่อเทียบกับ MLC ทำให้สามารถผลิต SSD ความจุสูงจำนวนมากในราคาที่เหมาะสมกับผู้บริโภค แม้ว่าจะช้ากว่าและมีความทนทานต่ำกว่า SLC หรือ MLC โดยทั่วไปจะให้รอบ P/E ระหว่าง 3,000 ถึง 5,000 รอบ แต่ก็ยังคงเป็นมาตรฐานอุตสาหกรรมสำหรับพีซี แล็ปท็อป และเกมคอนโซลกระแสหลัก ความก้าวหน้าในเทคโนโลยีคอนโทรลเลอร์และการใช้ pSLC caching ทำให้ประสิทธิภาพการทำงานของ TLC แทบจะแยกไม่ออกจาก MLC สำหรับผู้ใช้ทั่วไป ทำให้เป็น NAND ประเภทที่พบได้บ่อยที่สุดในตลาดปัจจุบัน

eTLC: TLC ระดับองค์กร

Enterprise Triple-Level Cell (eTLC) ไม่ใช่สถาปัตยกรรมทางกายภาพที่แตกต่างกัน แต่เป็น 3D TLC NAND เกรดสูงที่ได้รับการสงวนไว้สำหรับคุณภาพที่เหนือกว่า ในขณะที่ TLC สำหรับผู้บริโภคทั่วไปได้รับการออกแบบมาสำหรับภาระงานในชีวิตประจำวันทั่วไป eTLC จะผ่านการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจว่าสามารถรองรับการเขียนข้อมูลอย่างต่อเนื่องตลอดเวลาตามที่ศูนย์ข้อมูลและเซิร์ฟเวอร์ต้องการ ด้วยการใช้ซิลิคอนที่ดีที่สุดและเพิ่มพื้นที่สำรอง eTLC สามารถบรรลุความทนทานที่สูงขึ้นอย่างมาก โดยมักจะถึง 10,000 ถึง 30,000 รอบ P/E สิ่งนี้ทำให้เป็นตัวเลือกของอุตสาหกรรมสำหรับสภาพแวดล้อมระดับองค์กรที่ต้องการความสมดุลระหว่างความจุสูงและความทนทาน

QLC NAND: Quad level cell

ข้อดี: ราคาถูกที่สุดและความจุสูง – ข้อเสีย: ความเร็วในการเขียนช้าที่สุดและความทนทานต่ำกว่า
Quad-level cell (QLC) NAND จัดเก็บข้อมูล 4 บิตต่อเซลล์ ด้วยการใช้ระดับแรงดันไฟฟ้าที่แตกต่างกัน 16 ระดับ QLC จึงบรรลุความหนาแน่นของข้อมูลสูงสุดของ NAND ประเภทหลักใดๆ ทำให้ SSD ความจุสูง (เช่น รุ่น 4TB และ 8TB) มีราคาไม่แพงมากขึ้นสำหรับผู้บริโภค อย่างไรก็ตาม การจัดการ 16 ระดับเหล่านี้เป็นกระบวนการที่ซับซ้อนซึ่งทำให้ความเร็วในการเขียนช้าลงอย่างมากและเพิ่มการสึกหรอของไดรฟ์ QLC มักจะให้รอบ P/E ประมาณ 1,000 รอบ ทำให้เหมาะสำหรับงานที่เน้นการอ่านมากเช่น การจัดเก็บไลบรารีเกม คอลเลกชันสื่อ หรือไฟล์เก็บถาวรระยะยาวที่ไม่มีการเขียนทับข้อมูลอยู่ตลอดเวลา

โหมด pSLC: Pseudo SLC caching

Pseudo-SLC (pSLC) ไม่ใช่แฟลชทางกายภาพประเภทที่แตกต่างกัน แต่เป็นโหมดการจัดการที่เซลล์ความหนาแน่นสูง (เช่น TLC หรือ QLC) ถูกโปรแกรมให้จัดเก็บข้อมูลเพียง 1 บิตแทนที่จะเป็นความจุสูงสุด สิ่งนี้ช่วยให้ไดรฟ์สามารถเลียนแบบประสิทธิภาพการทำงานแบบเบิร์สต์และความทนทานที่คล้ายกับ SLC แท้ SSD สำหรับผู้บริโภคสมัยใหม่ส่วนใหญ่ใช้ pSLC Cache ซึ่งเป็นส่วนเล็กๆ ของไดรฟ์ที่ทุ่มเทให้กับการจัดการข้อมูลขาเข้าอย่างรวดเร็วก่อนที่จะย้ายไปยังพื้นที่จัดเก็บข้อมูลความหนาแน่นสูงที่ช้ากว่า ซึ่งทำให้ไดรฟ์รู้สึกรวดเร็วขึ้นมากในระหว่างการใช้งานประจำวัน

อนาคตของหน่วยความจำแฟลช NAND

เทคโนโลยีแฟลช NAND ได้ผ่านการพัฒนาที่น่าทึ่ง โดยเปลี่ยนจากโครงสร้างแบบแบนเรียบง่ายไปสู่โครงสร้างแนวตั้งที่ซับซ้อนของ 3D NAND ด้วยการสร้างสมดุลระหว่างความเร็วของ pSLC caching กับประสิทธิภาพความหนาแน่นสูงของ TLC และ QLC ผู้ผลิตสามารถส่งมอบความจุขนาดใหญ่และความเร็วที่จำเป็นสำหรับเกมและภาระงานระดับมืออาชีพสมัยใหม่ได้แล้ว เนื่องจากความต้องการข้อมูลของเรายังคงเพิ่มขึ้นอย่างต่อเนื่อง การปรับปรุงสถาปัตยกรรม NAND อย่างต่อเนื่องจึงทำให้มั่นใจได้ว่าพื้นที่จัดเก็บข้อมูลความเร็วสูงและความจุสูงยังคงเข้าถึงได้และน่าเชื่อถือสำหรับคอมพิวเตอร์รุ่นต่อไป
